配置RSTP功能示例

RSTP简介
以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象，从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP（Spanning Tree Protocol）。STP（Spanning Tree Protocol）是用来解决网络中环路问题的协议。运行该协议的设备通过彼此交互信息而发现网络中的环路，并适当对某些端口进行阻塞以消除环路。

与众多协议的发展过程一样，生成树协议也是随着网络的发展而不断更新的，从最初的IEEE 802.1D中定义的STP到IEEE 802.1w中定义的快速生成树协议RSTP（Rapid Spanning Tree Protocol），再到最新的IEEE 802.1s中定义的多生成树协议MSTP（Multiple Spanning Tree Protocol）。

生成树协议中，MSTP兼容RSTP、STP，RSTP兼容STP。三种生成树协议的比较如表5-5所示。
表5-5 三种生成树协议的比较
生成树协议

特点

应用场景

STP

形成一棵无环路的树，解决广播风暴并实现冗余备份。

收敛速度较慢。
无需区分用户或业务流量，所有VLAN共享一棵生成树。

RSTP

形成一棵无环路的树，解决广播风暴并实现冗余备份。
收敛速度快。
MSTP

形成多棵无环路的树，解决广播风暴并实现冗余备份。
收敛速度快。
多棵生成树在VLAN间实现负载均衡，不同VLAN的流量按照不同的路径转发。
需要区分用户或业务流量，并实现负载分担。不同的VLAN通过不同的生成树转发流量，每棵生成树之间相互独立。

配置注意事项
本例适用于S600-E交换机的所有版本所有产品。
与终端相连的端口不用参与RSTP计算，建议将其设置为边缘端口或去使能STP。
组网需求
在一个复杂的网络中，网络规划者由于冗余备份的需要，一般都倾向于在设备之间部署多条物理链路，其中一条作主用链路，其他链路作备份。这样就难免会形成环形网络，若网络中存在环路，可能会引起广播风暴和MAC表项被破坏。

网络规划者规划好网络后，可以在网络中部署RSTP协议预防环路。当网络中存在环路，RSTP通过阻塞某个端口以达到破除环路的目的。如图5-17所示，当前网络中存在环路，SwitchA、SwitchB、SwitchC和SwitchD都运行RSTP，通过彼此交互信息发现网络中的环路，并有选择的对某个端口进行阻塞，最终将环形网络结构修剪成无环路的树形网络结构，从而防止报文在环形网络中不断循环，避免设备由于重复接收相同的报文造成处理能力下降。

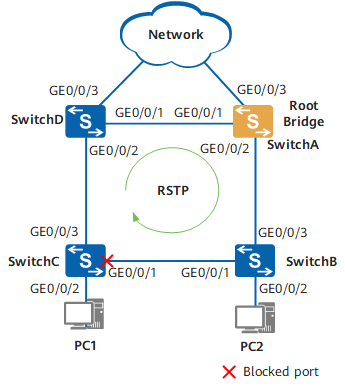

图5-17 配置RSTP功能组网图

配置思路
采用以下思路配置RSTP功能：
在处于环形网络中的交换设备上配置RSTP基本功能，包括：
配置环网中的设备生成树协议工作在RSTP模式。

配置根桥和备份根桥设备。

配置端口的路径开销值，实现将该端口阻塞。

使能RSTP，实现破除环路。

配置保护功能，实现对设备或链路的保护。例如：在根桥设备的指定端口配置根保护功能。

操作步骤
配置RSTP基本功能
配置环网中的设备生成树协议工作在RSTP模式

配置SwitchA的RSTP工作模式。

system-view
[HUAWEI] sysname SwitchA
[SwitchA] stp mode rstp

配置交换设备SwitchB的RSTP工作模式。

system-view
[HUAWEI] sysname SwitchB
[SwitchB] stp mode rstp

配置交换设备SwitchC的RSTP工作模式。

system-view
[HUAWEI] sysname SwitchC
[SwitchC] stp mode rstp

配置交换设备SwitchD的RSTP工作模式。

system-view
[HUAWEI] sysname SwitchD
[SwitchD] stp mode rstp
配置根桥和备份根桥设备

配置SwitchA为根桥。

[SwitchA] stp root primary

配置SwitchD为备份根桥。

[SwitchD] stp root secondary
配置端口的路径开销值，实现将该端口阻塞

端口路径开销值取值范围由路径开销计算方法决定，这里选择使用华为计算方法为例，配置将被阻塞端口的路径开销值为20000。

同一网络内所有交换设备的端口路径开销应使用相同的计算方法。

配置SwitchA的端口路径开销计算方法为华为计算方法。

[SwitchA] stp pathcost-standard legacy

配置SwitchB的端口路径开销计算方法为华为计算方法。

[SwitchB] stp pathcost-standard legacy

配置SwitchC的端口路径开销计算方法为华为计算方法。

[SwitchC] stp pathcost-standard legacy

配置SwitchC端口GigabitEthernet0/0/1端口路径开销值为20000。

[SwitchC] interface gigabitethernet 0/0/1
[SwitchC-GigabitEthernet0/0/1] stp cost 20000
[SwitchC-GigabitEthernet0/0/1] quit

配置SwitchD的端口路径开销计算方法为华为计算方法。

[SwitchD] stp pathcost-standard legacy
使能RSTP，实现破除环路

将与PC机相连的端口设置为边缘端口

配置SwitchB端口GigabitEthernet0/0/2为边缘端口。

[SwitchB] interface gigabitethernet 0/0/2
[SwitchB-GigabitEthernet0/0/2] stp edged-port enable
[SwitchB-GigabitEthernet0/0/2] quit
（可选）配置SwitchB的BPDU保护功能。

[SwitchB] stp bpdu-protection

配置SwitchC端口GigabitEthernet0/0/2为边缘端口。

[SwitchC] interface gigabitethernet 0/0/2
[SwitchC-GigabitEthernet0/0/2] stp edged-port enable
[SwitchC-GigabitEthernet0/0/2] quit
（可选）配置SwitchC的BPDU保护功能。

[SwitchC] stp bpdu-protection

如果与边缘端口相连的是使能了STP功能的网络设备，配置BPDU保护功能后，如果边缘端口收到BPDU报文，边缘端口将会被shutdown，边缘端口属性不变。

设备全局使能RSTP

设备SwitchA全局使能RSTP。

[SwitchA] stp enable

设备SwitchB全局使能RSTP。

[SwitchB] stp enable

设备SwitchC全局使能RSTP。

[SwitchC] stp enable

设备SwitchD全局使能RSTP。

[SwitchD] stp enable
配置保护功能，如在根桥设备的指定端口配置根保护功能

在SwitchA端口GigabitEthernet0/0/1上配置根保护功能。

[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] stp root-protection
[SwitchA-GigabitEthernet0/0/1] quit

在SwitchA端口GigabitEthernet0/0/2上配置根保护功能。

[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] stp root-protection
[SwitchA-GigabitEthernet0/0/2] quit
验证配置结果
经过以上配置，在网络计算稳定后，执行以下操作，验证配置结果。

在SwitchA上执行display stp brief命令，查看端口状态和端口的保护类型，结果如下：

[SwitchA] display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 DESI FORWARDING ROOT
0 GigabitEthernet0/0/2 DESI FORWARDING ROOT
将SwitchA配置为根桥后，与SwitchB、SwitchD相连的端口GigabitEthernet0/0/2和GigabitEthernet0/0/1在生成树计算中被选举为指定端口，并在指定端口上配置根保护功能。

在SwitchB上执行display stp interface gigabitethernet 0/0/1 brief命令，查看端口GigabitEthernet0/0/1状态，结果如下：

[SwitchB] display stp interface gigabitethernet 0/0/1 brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 DESI FORWARDING NONE
端口GigabitEthernet0/0/1在生成树选举中成为指定端口，处于FORWARDING状态。

在SwitchC上执行display stp brief命令，查看端口状态，结果如下：

[SwitchC] display stp brief
MSTID Port Role STP State Protection
0 GigabitEthernet0/0/1 ALTE DISCARDING NONE
0 GigabitEthernet0/0/2 DESI FORWARDING NONE
0 GigabitEthernet0/0/3 ROOT FORWARDING NONE
端口GE0/0/1在生成树选举中成为Alternate端口，处于DISCARDING状态。

端口GE0/0/3在生成树选举中成为根端口，处于FORWARDING状态。

配置文件
SwitchA的配置文件

#
sysname SwitchA
#
stp mode rstp
stp instance 0 root primary
stp pathcost-standard legacy
#
interface GigabitEthernet0/0/1
 stp root-protection
#
interface GigabitEthernet0/0/2
 stp root-protection
#
return
SwitchB的配置文件

#
sysname SwitchB
#
stp mode rstp
stp bpdu-protection
stp pathcost-standard legacy
#
interface GigabitEthernet0/0/2
 stp edged-port enable
#
return

SwitchC的配置文件

#
sysname SwitchC
#
stp mode rstp
stp bpdu-protection
stp pathcost-standard legacy
#
interface GigabitEthernet0/0/1
 stp instance 0 cost 20000
#
interface GigabitEthernet0/0/2
 stp edged-port enable
#
return

SwitchD的配置文件

#
sysname SwitchD
#
stp mode rstp
stp instance 0 root secondary
stp pathcost-standard legacy
#
return
